全国服务热线
13405784567
0510-83051666
426x6螺旋管特价处理 防腐螺旋管采用无毒环氧涂料
螺旋管强度特点
管子在承受内压时，通常在管壁上产生两种主要应力，即径向应力δY和轴向应力δX。焊缝处合成应力δ=δY(l/4sin2α+cos2α)1/2，其中，α为螺旋焊管焊缝的螺旋角。
螺旋焊管焊缝的螺旋角一般为50-75度，因此螺旋焊缝处合成应力是直缝焊管主应力的60-85%。在相同工作压力下，同一管径的螺旋焊管比直缝焊管壁厚可减小。
根据以上特点可知：
A螺旋焊管发生爆破时，由于焊缝所受正应力与合成应力比较小，爆破口一般不会起源于螺旋焊缝处，其安全性比直缝焊管高。
B.当螺旋焊缝附近存在与之相平行的缺陷时，由于螺旋焊缝受力较小，故其扩展的危险性不如直焊缝大。
C.由于径向应力是存在于钢管上的最大应力，所以焊缝处于垂直应力这一方向时承受最大载荷。即直缝承受的载荷最大，环向焊缝承受的载荷最小，螺旋缝介于二者之间。
3、螺旋管工艺流程
开卷——上卷——校平——对接焊——铣边——成型——内焊——外焊——切管——破口——后续焊——水压试验
4、螺旋管检验工艺
原材料检验——校平检验——对接焊检验——成型检验——内焊检验——外焊检验——切管检验——超声波检验——坡口检验——外形尺寸检验——X射线检验——水压试验——最终检验

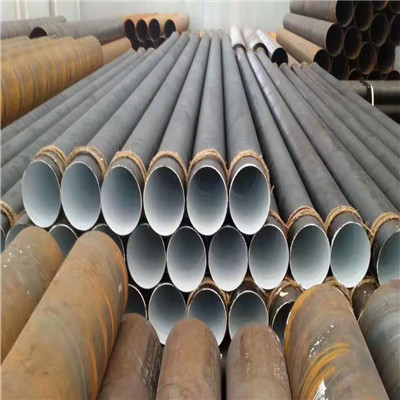

5、防腐螺旋管
·国内内防腐材料一般采用水泥砂浆，也有的采用无毒环氧涂料(厚度0.4mm)。
·国内外防腐涂层电火花试验电压一般为3000伏，最高不超过5000伏，技术含量高的采用10千伏。
要达到较好的防腐效果，需要注意一下两点：
·严格打砂工作程序以保证除锈质量，并在1小时内完成内外底漆的喷涂，这是保证防腐质量的根本。
·在制定防腐工艺时需要特别要求玻璃丝布首先浸透环氧煤沥青涂剂，半机械滚缠，并对玻璃丝布由人工用滚筒推平的方法操作，以保证外涂层的均匀细密。
·内外防腐的管子，放在露天堆场达4个月检验，内涂层没有黄色麻点等不良现象，外防腐层电火花试验仍可达10千伏的要求。
扫一扫关注我们
螺旋焊管厂|江苏螺旋管厂家|无锡螺旋钢管厂|无锡螺旋管|无锡市云坤钢管有限公司
手机：13405784567 座机：0510-83051666 88268499 地址：无锡市惠山区钱桥工业园 苏ICP备2021006001号-1
